Splunk, Sysmon 실습 - End Point 로그 분석 (미완)

[SK shieldus Rookies 16기] 클라우드 기반 스마트 융합보안 과정
클라우드기반 시스템 운영 구축 실무 #08



학습 내용

-
-









Sysmon

# 윈도우 운영체제에 설치되는 시스템 모니터링 툴

# 프로세스 생성/종료, 파일 생성/ 수정 시간, 네트워크 설정 정보(IP, 포트 번호)등의 정보

MS의 자회사 Sysinternal

•  Microsoft의 Sysinternal suite에 포함된 시스템 모니터링 툴
•  기본 윈도우 이벤트 로그로는 한계가 있는 프로세스 생성, 네트워크 연결,
   파일 생성 시간 변경 등의 정보를 추출한 후 윈도우 이벤트 저장소에 저장



* 이벤트 기반 정보가 아닌 ‘행동 기반 정보’를 수집에서 이벤트 저장소에 저장





Sysmon 기능



•  실행 프로세스와 부모 프로세스의 전체 명령 줄을 로그로 저장
•  MD5, SHA1, SHA256 알고리즘으로 실행 프로그램의 해시 값을 기록
•  여러 종류의 해시 값을 동시에 기록
•  네트워크 연결에서 IP주소, 포트번호, 호스트명, 포트명 등을 기록
•  레지스트리에서 환경 설정이 변경된 경우 자동으로 다시 읽어 들임





Sysmon 설치

❶  파일 다운로드 후 설치

C드라이브 밑에 압축을 푼다



❷ sysmon 활성화

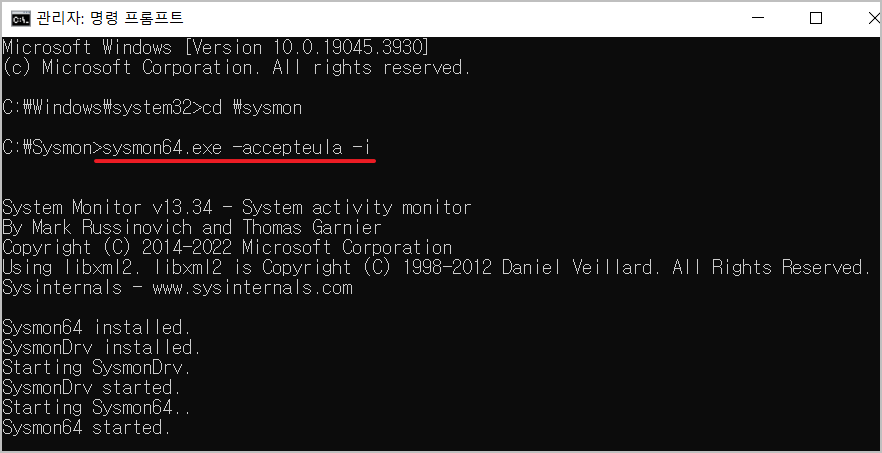

관리자 권한으로 명령 프롬프트 실행

cd \sysmon

sysmon64.exe -accepteula –i

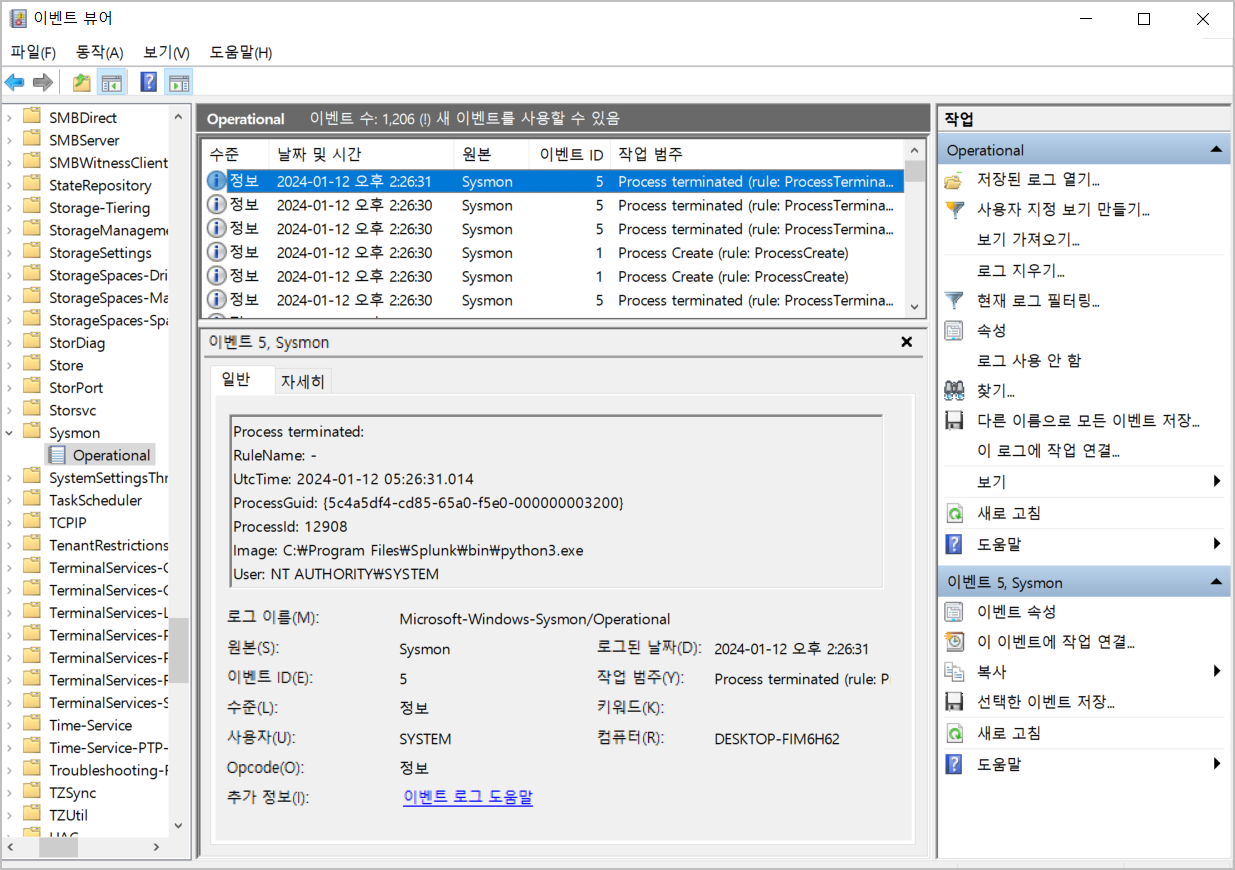

이벤트 뷰어 > 응용 프로그램 및 서비스 로그 > Microsoft > Windows > Sysmon > Operational



Sysmon 생성 이벤트 목록





forwarder를 설치하면 시간별 sysmon 로그를 실시간으로 서버에 넘겨줄 수 있다.

가상환경의 경우 시나리오



[로그 수동 업로드

- 인덱스 생성과 로그 업로드 대신 다음 과정을 진행한다 ]

forwarder를 통해 넘어왔다는 전제하에 실습을 진행하기 위해 환경을 설정한다

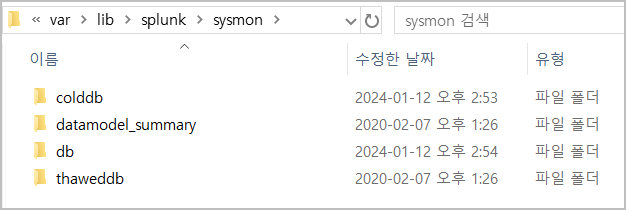

sysmon.tgz 파일을 다음 경로에 압축 해제한다

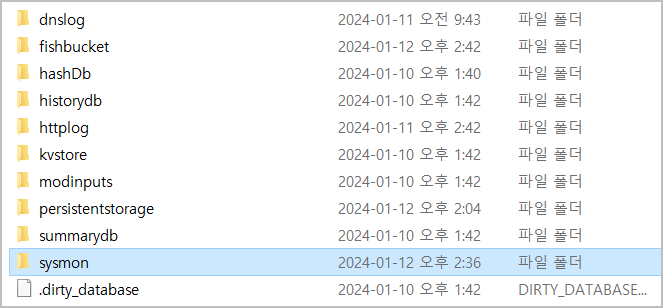

C:\Program Files\Splunk\var\lib\splunk

이전의 dnslog, httplog와 동일한 내용 확인 가능



sysmon 인덱스 환경 설정

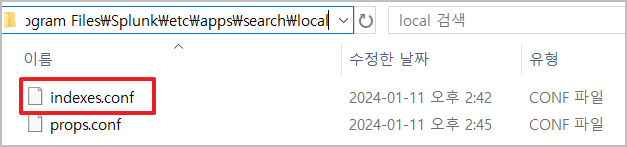

C:\Program Files\Splunk\etc\apps\search\local

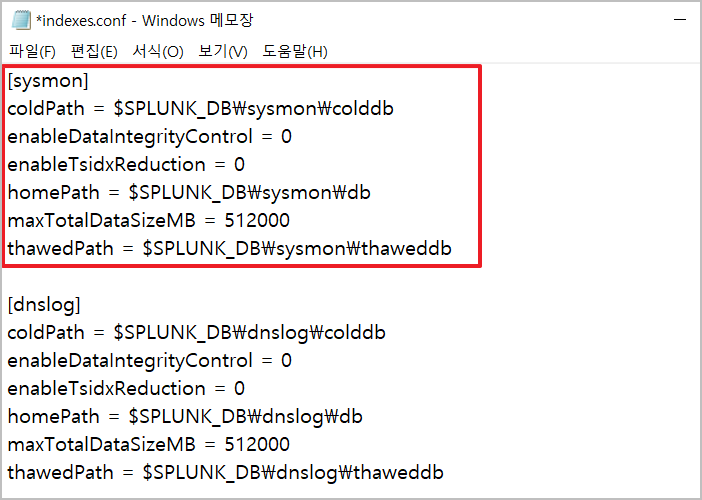

indexes.conf 파일에 다음 내용을 추가한다

[sysmon] coldPath = $SPLUNK_DB\sysmon\colddb enableDataIntegrityControl = 0 enableTsidxReduction = 0 homePath = $SPLUNK_DB\sysmon\db maxTotalDataSizeMB = 512000 thawedPath = $SPLUNK_DB\sysmon\thaweddb

➏

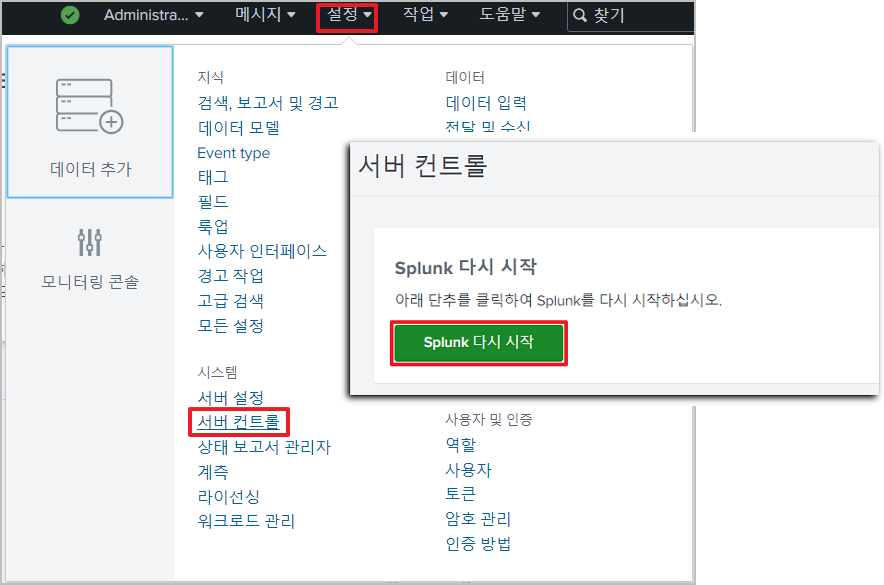

변경한 설정을 반영하기 위해

SplunkEnterprise 서버를 다시 시작한다.

설정 > 서버 컨트롤 > Splunk 다시 시작

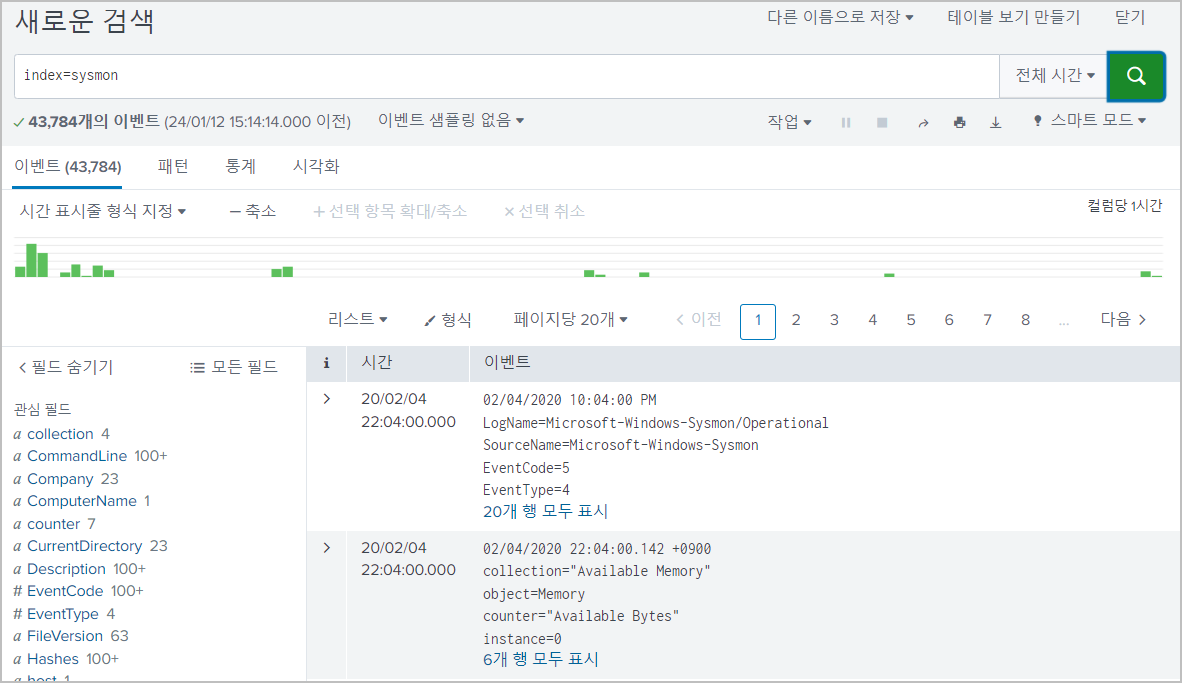

➐ sysmon 로그 검색

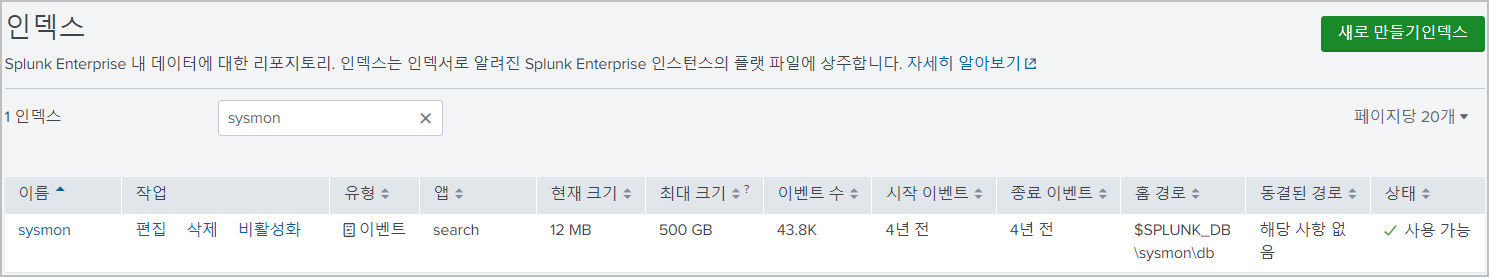

그 결과, sysmon 인덱스가 반영되었고, index=sysmon 검색이 잘 수행된다.









3)  PC 이상 징후 분석

  ❶  비정상 폴더에서 exe 파일 실행
  ❷  파일 실행 후 원본 파일 삭제
  ❸  실행 후 네트워크 접속 다수 발생
  ❹  네트워크 Shell 실행

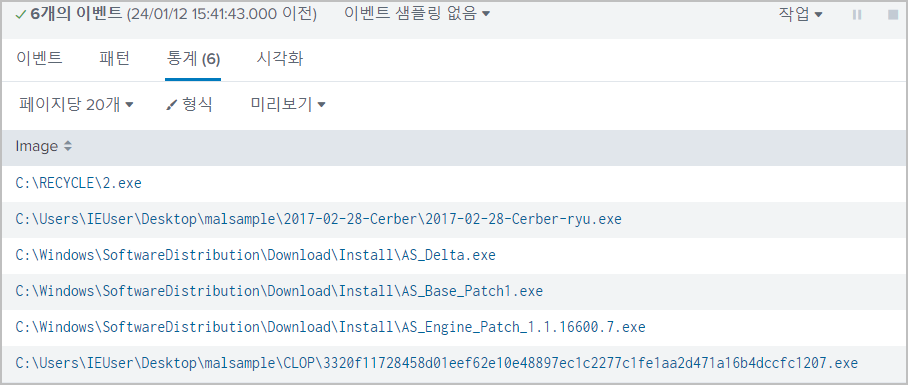

❶  비정상 폴더에서 exe 파일 실행



•  윈도우 실행 파일(시스템폴더) 위치
    - C:\Program Files, C:\Program Files(x86), C:\Windows, C:\Window\system32



•  일반적으로 공격에 사용되는 악성코드는 단독 실행 파일로 동작
    -  시스템 폴더에 설치되지 않음



<<프로그램의 실행 경로를 판단한다면 이상징후를 판별 가능 >>
-  인터넷으로 다운로드한 악성코드가 처음부터 시스템 폴더에 복사되지는 않기 때문에 최초 실행 폴더를 기반으로 탐지하는 방법은 유효함
-  악성 코드가 사용자 PC에 다운로드되고 실행이 되었다면 프로세스가 생성되므로 Sysmon 이벤트 코드 1에서 해당 이벤트를 찾을 수 있음
* 백도어 프로그램은 윈도우 정상 파일의 대체로 C:\Windows\System32에 설치되기도 함

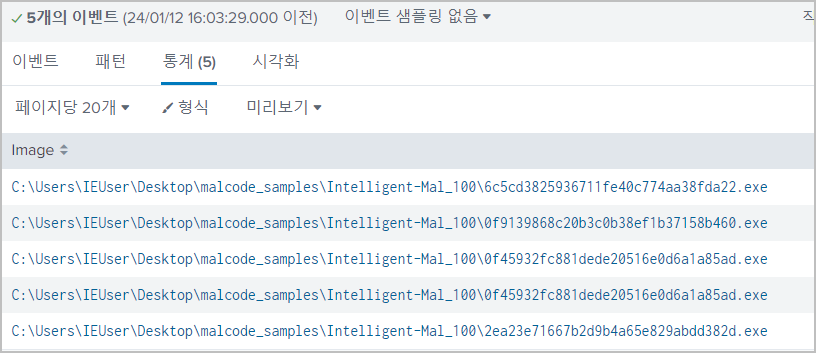

index=sysmon sourcetype="WinEventLog:Microsoft-Windows-Sysmon/Operational" EventCode=1
(CurrentDirectory!="*Program FIles*" AND CurrentDirectory!="*system32*")
(Image!="*system32*" AND Image!="*Program FIles*" AND Image!="*SysWOW64*")
[search index=sysmon sourcetype="WinEventLog:Microsoft-Windows-Sysmon/Operational" EventCode=1
 | rare CurrentDirectory limit=10 showperc=f showcount=f]
| table Image





sourcetype="WinEventLog:Microsoft-Windows-Sysmon/Operational" EventCode=1





















❷  파일 실행 후 원본 파일 삭제



•  하드 디스크에 저장된 악성코드는 프로세스 상태가 되어야 PC들을 감염시킬 수 있음
•  악성코드 파일 실행 후 원본파일을 디스크에서 삭제해서 분석을 회피하기도 함
   * 프로그램을 실행 후 원본 파일을 디스크에서 삭제하는 행위는 정상 행위 아님



index=sysmon sourcetype="WinEventLog:Microsoft-Windows-Sysmon/Operational" EventCode=1 ParentImage="C:\\windows\\explorer.exe"
[search index=sysmon sourcetype="WinEventLog:Microsoft-Windows-Sysmon/Operational"
 | where NOT isnull(Image) AND NOT isnull(ParentImage)
 | search CommandLine="* del *"
 | table ParentImage
 | rename ParentImage AS Image]

| table Image





index=sysmon sourcetype="WinEventLog:Microsoft-Windows-Sysmon/Operational" EventCode=1 ParentImage="C:\\windows\\explorer.exe"

-  sysmon 인덱스에서 sysmon 로그 유형을 검색

-  프로세스 생성(실행) 관련 로그 검색

-  윈도우 탐색기에서 시작된 프로세스 즉, 윈도우 탐색기가 실행한 파일을 검색

[search index=sysmon sourcetype="WinEventLog:Microsoft-Windows-Sysmon/Operational"

 | where NOT isnull(Image) AND NOT isnull(ParentImage)

 | search CommandLine="* del *"

 | table ParentImage
 | rename ParentImage AS Image]

| table Image











❸  실행 후 네트워크 접속 다수 발생

악성코드(DDoS)에 감염된 것을



index=sysmon sourcetype="WinEventLog:Microsoft-Windows-Sysmon/Operational" EventCode=1
(Image!="C:\\Windows*" AND Image!="*Program FIles*")
[search index=sysmon sourcetype="WinEventLog:Microsoft-Windows-Sysmon/Operational"  EventCode=3
 (DestinationIp!="10.0.0.0/8" AND DestinationIp!="172.16.0.0/12" AND DestinationIp!="192.168.0.0/16")
 | stats count(DestinationIp) AS total_count dc(DestinationIp) AS uniq_count by Image
 | where total_count > 50 OR uniq_count > 20
 | table Image]
| table Image







index=sysmon sourcetype="WinEventLog:Microsoft-Windows-Sysmon/Operational" EventCode=1
(Image!="C:\\Windows*" AND Image!="*Program FIles*")

-



[search index=sysmon sourcetype="WinEventLog:Microsoft-Windows-Sysmon/Operational"  EventCode=3
 (DestinationIp!="10.0.0.0/8" AND DestinationIp!="172.16.0.0/12" AND DestinationIp!="192.168.0.0/16")

 | stats count(DestinationIp) AS total_count dc(DestinationIp) AS uniq_count by Image

 | where total_count > 50 OR uniq_count > 20
 | table Image]
| table Image













❹  네트워크 Shell 실행



•  netsh.exe
    -  현재 실행 중인 컴퓨터의 네트워크 구성을 표시하거나 수정할 수 있는 명령줄 스크립팅 유틸리티
    -  관리자는 netsh을 이용하여 자동 스크립트를 구성하고 배포



웹 쉘 파일명을 기반으로 검색하는 수밖에 없다.



index=sysmon sourcetype="WinEventLog:Microsoft-Windows-Sysmon/Operational" EventCode=1
| where match(Image, "netsh.exe$")
| where NOT isnull(ParentImage)
| table ParentImage, Image, COmmandLine







index=sysmon sourcetype="WinEventLog:Microsoft-Windows-Sysmon/Operational" EventCode=1

| where match(Image, "netsh.exe$")

| where NOT isnull(ParentImage)

-  파일 탐색기같은 body를 통해 실행되지 않은

| table ParentImage, Image, COmmandLine
